一、承载比CBR测定仪JTG3430－2020标准参数特点用途及使用范围：

        承载比（CBR）试验仪，是用于在规定的试筒内制作试件后，对各种土和路面基层、底层材料进行承载比试验。本试验应符合JTG3430－2020公路土工试验规程。

        混合料的最大粒径，应控制在25mm以内，最大不超过40mm。

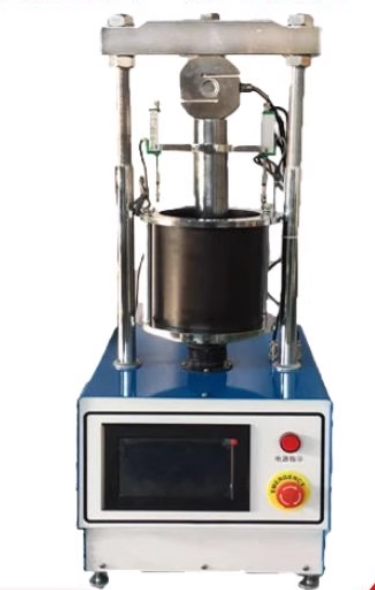

二、承载比CBR测定仪JTG3430－2020标准参数特点仪器的主要参数及特点：

1、试验速度：1mm-5mm/min。可自行设定。出厂设置为1mm/min

      快速速度：15mm/min

2、试验力值：50kN     力值精度0.001KN

       3、贯入杆：端面直径Φ50mm。

　　   4、位移传感器：0-25mm　分度值：0.01mm   线性度：0.3%。

       5、多孔顶板：1块，多孔底板：1块。

       6、荷载板：4 块（外径Φ150mm、内径Φ52mm，每块1.25kg）。

7、试筒：内径Φ152mm、高170mm。

8、电源电压：220V。整机功率：500W。

9、净重：88kg

10、毛重：105kg

三、承载比测定仪的主要特点：

1、7寸彩色触摸屏显示，具有曲线显示，数据保存和打印。

2、同时支持两种国际标准（英标BS 1377-4、美标ASTM D1883）和国

   内标准（国标T0134-1993）。

3、可任意设置的试验的变形量记录点，加载速度，以满足不同的试验

      标准的需要。

4、具有数据处理功能，可以自动计算CBR值。

5、伺服电机控制，带软件速度反馈，加载速度无极调节。

6、内置微型打印机，可以打印数据流列表和试验结果。

7、可数据上传，便于管理与查找。

四、、承载比CBR测定仪JTG3430－2020标准参数特点仪器使用方法：

1、打开电源开关

手动速度可设置为1-15mm / min

测试速度可设置为1-5mm / min

“打印/上传"可以通过微缩打印机打印测试结果，也可以下载小程序直接上传到电脑上

2、按参数键进入测试界面，如下图所示。

     根据测试要求设置测试参数，触摸所需参数位置即可进入设置。

输入一个合适的值并按Ok键完成设置。按“返回"键返回主界面。

3、按“查询"键，可查询试验结果，如图所示。

     4、按“校准"键，输入密码8888，如图所示输入系统校准。    位移校准:将位移放在校准平台上，按“位移清零"键清除位移，然后垫下标准位移块，按“左位移标定"键标记输入标准位移块的位移。

力值校准:安装标准力计和力值传感器，受力时将力计和标准力计的力值清零。然后将力值施加到传感器上，按“力值校准"键，输入标准力计的力值即可完成校准。

按“返回"键返回主界面。

5、按“系统"键，输入密码8888，进入如图所示的系统设置。

按“返回"键返回主界面。

四、、承载比CBR测定仪JTG3430－2020标准参数特点试验步骤

　  1、 称试筒本身质量（m1），将试筒固定在底板上，将垫块放入筒内，并在垫块上放一张滤纸，按上套环。

　　2、 将1份试料，按（T0131－93）表16.0.1－1中Ⅱ－2规定的层数和每层击数，求试料的最大干密度和最佳含水量。

　　3、 将其余3份试料，按最佳含水量制备3个试件。将一份试料平铺于金属盘内，按事先计算得的该份试料应加的水量参照（T0131－93）中公式（16.0.4）均匀地喷洒在试料上。

　　    浸润备用。有小铲将试料充分拌和到均匀状态，然后装入密闭容器或

         塑料口袋内。

　　     浸润时间：重粘土不得少于24h，轻粘土可缩短到12h左右。砂土

         可缩短到1h，天然砂砾可缩短到2h左右。制每个试件时，都要取

         样测定试料的含水量。

　　     注：需要时，可制备三种干密度试件。如每种干密度仪件制3个，

         则共制9个试件。每层击数分别为30、50和98次，使试件的干密

         度从低于  95%到等于100%的最大干密度。

4、将试筒放在坚硬的地面上，取备好的试样分3－5次倒入筒内（视最大料径而定）。按五层法时，每层需试样约900%（细粒土）~1100%（粗粒土）；按三层法时，每层需试样1700g左右（其量应使击实后的试样高出1/3筒高1~2mm）。整平表面，并稍加压紧，然后赶规定的击数进行第一层试样的击实，击实时锤应自由垂直落下，锤迹必须均匀分布于试样面上。第一层击实完后，将试样层面“拉毛"，然后再装入套筒，重复上述方法进行其余每层试样的击实。大试筒击实后，试样不宜高出筒高10mm。

5、 卸下套环，用刮刀沿试筒顶修平击实的试件，表面不平整处用细料修补取出垫块，称试筒和试件的质量（m2）.

五、、承载比CBR测定仪JTG3430－2020标准参数特点泡水测膨胀量的步骤如下：

1、在试件制成后，取下试件顶面的破残滤纸，放一张好滤纸，并在上

         安装附有调节杆的多孔板，在多孔板上加4块载荷板。

2、将试筒与多孔板一起放入槽内（先不放水），并用拉杆将模具拉紧，

   安装百分表，并读取初读数。

3、向水槽内放水，使水自由进到试件顶部。在泡水期间，槽内水面应

   保持在试件顶面以上大约25mm。通常试件要泡水4昼夜。

4、泡水终了时，读取试件上百分表的终读数，并用下式计算膨胀量：

　　     从槽中取出试件，倒出试件顶面的水，静置15min，让其排水，然 后

        卸去附加荷载和多孔板，底板和滤纸，并称量（m3），以计算试件的湿度和密度的变化。

六、、承载比CBR测定仪JTG3430－2020标准参数特点贯入试验：

　　1、 将泡水试验终了的试件放到路面材料强度试验仪的升降台上，调整偏球座，使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载板。

　　2、 先在贯入杆上施加45N荷载，然后将测力和测变形的百分表的指针都调整至零点。

　　3、 加荷使贯入杆以1~1.25mm/min的速度压力试件，记录测力计百分表某些整读数（如20、40、60）时的贯入量，并注意使贯入量为250×10－2时，能有5个以上的读数。因此，测力计内的第一个读数应是贯入量30×10－2mm左右。

　　一般采用贯入量为2.5mm时的单位压力与标准压力之比作为材料的承载比（CBR）。即：

式中：CBR--承载比，%；

　  　          P--单位压力，Kpa。

　　            同时计算贯入量为5mm时的承载比：

　　    如贯入量为5mm时的承载比大于2.5mm时的承载比，则试验要重作。如结果仍然如此，则采用5mm时的承载比。

4、保养：

　　   1、每次试验后，应立即将仪器擦洗干净。

　　   2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂，以后定期保养。
